Koje su glavne razlike između ljuskastih i cijevnih izmjenjivača topline s prirubnicom i brzospojnih?
Oklopni i cijevni izmjenjivači topline naširoko se koriste u prehrambenoj, farmaceutskoj industriji, industriji pića i kemijskoj industriji zbog svoje pouzdane izvedbe topline i fleksibilnog konstrukcijskog dizajna. Među različitim konfiguracijama, modeli s prirubnicom i modeli s brzim spajanjem dva su uobičajena rješenja odabrana prema uvjetima ugradnje, higijenskim zahtjevima i učestalosti održavanja. Razumijevanje njihovih strukturnih razlika pomaže korisnicima odabrati najprikladniju opremu za određena proizvodna okruženja.

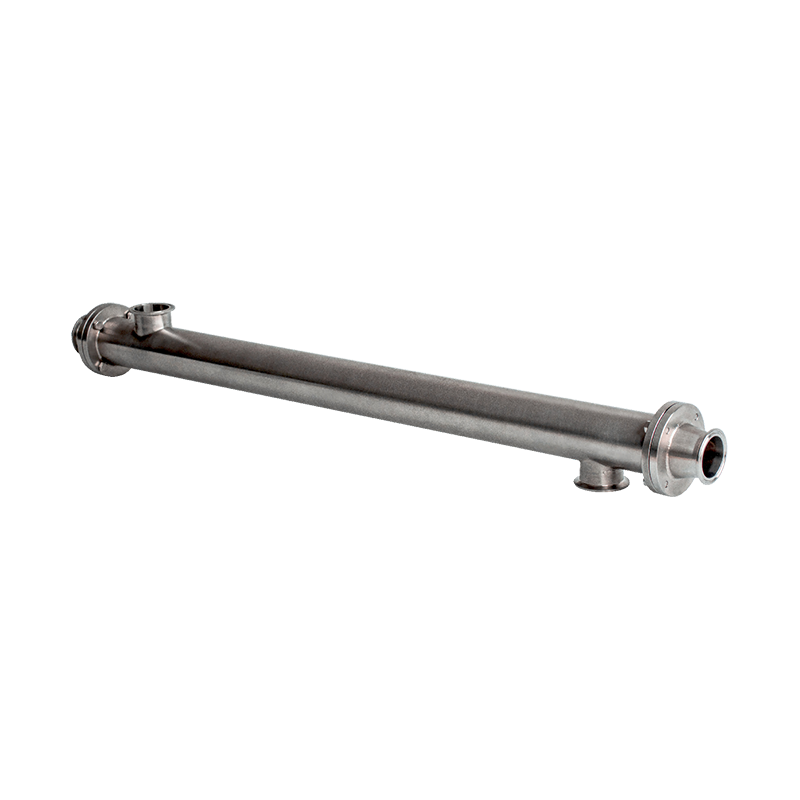

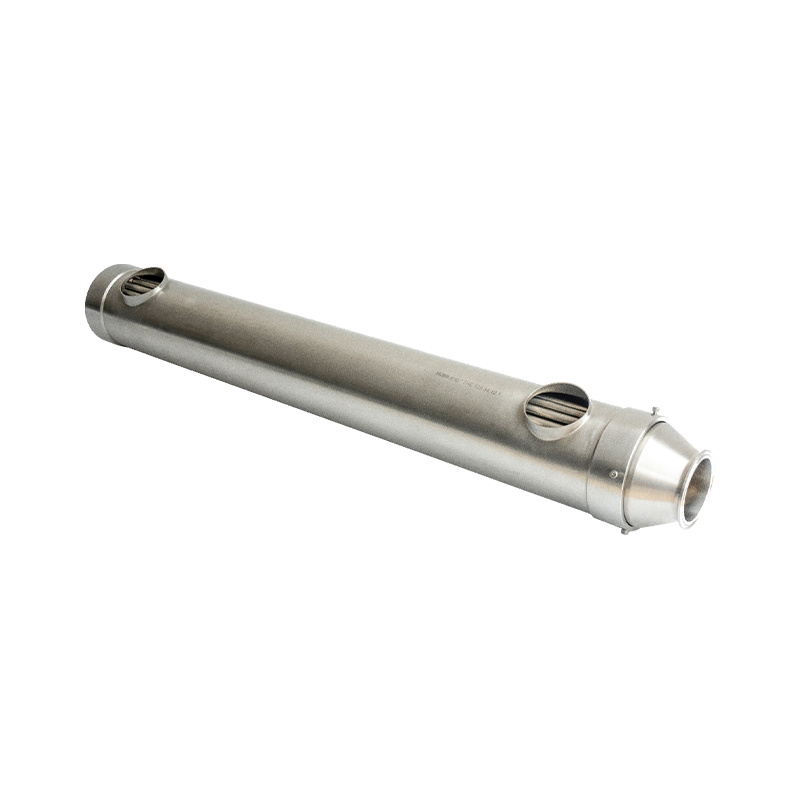

The Ljuskasti i cijevni izmjenjivač topline - Tip za brzo spajanje dizajniran je za primjene koje zahtijevaju često čišćenje, brzo rastavljanje i higijenski rad. U usporedbi s tradicionalnom opremom spojenom na prirubnicu, strukture za brzo spajanje pojednostavljuju instalaciju i smanjuju vrijeme zastoja. Proizvod koristi konstrukciju od nehrđajućeg čelika i higijenske stezaljke, omogućujući učinkovitu izmjenu topline između dva medija kroz stijenke cijevi dok podržava procese grijanja, hlađenja i kondenzacije.
1. Brzo spojni školjkasti i cijevni izmjenjivač topline: Higijenski dizajn za često održavanje
Brzo spojivi školjkasti i cijevni izmjenjivač topline pozicioniran je kao fleksibilno rješenje za prijenos topline za industrije sa strogim higijenskim standardima. Za razliku od konvencionalnih prirubničkih spojeva koji zahtijevaju višestruke vijke i postupke zatezanja, ova kategorija usvaja higijenske spojne spojeve koji omogućuju brže sastavljanje, uklanjanje i spajanje cjevovoda. Struktura je posebno prikladna za proizvodna okruženja gdje se često obavlja čišćenje opreme i promjena proizvoda.
The Ljuskasti i cijevni izmjenjivač topline - Tip za brzo spajanje integrira unutarnju strukturu bez mrtvih nogu, smanjujući nakupljanje ostataka i podržavajući postupke čišćenja na mjestu (CIP). Konfiguracija cijevi i školjke osigurava stabilnu izmjenu topline, dok unutarnje pregrade poboljšavaju turbulenciju tekućine i povećavaju učinkovitost prijenosa topline. Protustrujni tok između unutarnje i vanjske cijevi dodatno poboljšava toplinske performanse za različite zahtjeve obrade.
Ova vrsta opreme obično se primjenjuje u preradi mlijeka, proizvodnji pića, obradi farmaceutskih tekućina i proizvodnji hrane. Tipične primjene uključuju pasterizaciju mlijeka, zagrijavanje i hlađenje sokova, sterilizaciju farmaceutskih tekućina i kontrolu temperature umaka ili proizvoda na bazi jaja. Glavna prednost je da operateri mogu učinkovitije dovršiti postupke čišćenja i pregleda bez dugotrajnih operacija rastavljanja prirubnice.
- Priključci s brzim stezanjem pojednostavljuju instalaciju i zamjenu opreme.
- Materijali od nehrđajućeg čelika 304/316L za hranu podržavaju higijensku proizvodnju.
- Kanali bez mrtvih nogu smanjuju rizik od ostataka tijekom obrade.
- Kompatibilnost s CIP i ručnim čišćenjem poboljšava fleksibilnost održavanja.
Za kupce kojima su potrebna prilagođena rješenja za izmjenu topline, Shiloc (Shanghai) Industrial Trade Co., Ltd. pruža projektiranje opreme i inženjersku podršku za farmaceutsku, prehrambenu, svakodnevnu kemijsku i finu kemijsku industriju. Tvrtka se fokusira na izmjenjivače topline i aseptičnu opremu za miješanje, kombinirajući europsko tehničko iskustvo s danskim konceptima dizajna kako bi pružila higijenska i praktična rješenja za obradu.
2. Oklopni i cijevni izmjenjivač topline s prirubnicom: tradicionalna struktura za stabilan rad
Ljuskasti i cijevni izmjenjivač topline s prirubnicom konvencionalnog je dizajna koji se široko koristi u industrijskim sustavima koji zahtijevaju dugotrajan kontinuirani rad. Njegova metoda spajanja koristi prirubnice pričvršćene vijcima, pružajući jaku mehaničku stabilnost pod standardnim industrijskim uvjetima temperature i tlaka. Ova se struktura često odabire za primjene u kojima oprema ne zahtijeva često otvaranje ili čišćenje.
Compared with the Ljuskasti i cijevni izmjenjivač topline - Tip za brzo spajanje , modeli s prirubnicom naglašavaju čvrstoću strukture i pouzdanost fiksne instalacije, a ne brzo održavanje. Prirubnički spoj stvara izdržljivi sustav brtvljenja koji je prikladan za velike procesne sustave, aplikacije grijanja u komunalnim prostorima i procese gdje je učestalost pristupa opremi relativno niska.
Prirubnički izmjenjivači topline općenito se primjenjuju u industrijskim sustavima grijanja i hlađenja, uključujući cirkulaciju vode, parno grijanje i kontrolu temperature procesne tekućine. Njihov robustan dizajn čini ih prikladnima za okruženja u kojima je mehanička izdržljivost prioritet. Međutim, kada je potrebno čišćenje ili pregled, rukovatelji trebaju više vremena za uklanjanje vijaka, odvajanje spojnih površina i ponovno postavljanje brtvila.
| Stavka za usporedbu | Quick-connect Type | Flange Type |
| Način povezivanja | Higijenski stezni spoj | Bolted flange connection |
| Maintenance Speed | Brzo rastavljanje i čišćenje | Zahtijeva više koraka instalacije |
| Glavne aplikacije | Prerada hrane, pića, lijekova | Industrijski sustavi grijanja i hlađenja |
| Metoda čišćenja | CIP i čišćenje nakon rastavljanja | Uglavnom održavanje čišćenja |
Shiloc (Shanghai) Industrial Trade Co., Ltd. također pruža inženjerske i tehničke usluge za različite procesne zahtjeve. S proizvodnim pogonom u Šangaju, profesionalnim tehničkim stručnjacima i mogućnostima interne obrade, uključujući zavarivanje i poliranje, tvrtka može podržati prilagođena rješenja opreme s sljedivim proizvodnim procesima.
3. Rješenja sanitarnih školjkastih i cijevnih izmjenjivača topline za industrije visoke čistoće
Sanitarni ljuskasti i cijevni izmjenjivači topline predstavljaju specijaliziranu kategoriju proizvoda razvijenu za industrije koje zahtijevaju strogu kontrolu rizika od kontaminacije. Ovi sustavi fokusirani su na higijensku strukturu, glatke unutarnje površine i kompatibilnost s postupcima čišćenja. The Ljuskasti i cijevni izmjenjivač topline - Tip za brzo spajanje pripada ovoj kategoriji jer kombinira tehnologiju prijenosa topline u obliku školjke i cijevi s mogućnošću brzog održavanja.
Glavna tehnička značajka sanitarnih dizajna je optimizacija područja kontakta proizvoda. Unutarnji kanali dizajnirani su za smanjenje mrtvih prostora u kojima materijali mogu ostati nakon obrade. Zajedno s kontaktnim materijalima od nehrđajućeg čelika 304/316L i higijenskim priključcima, oprema podržava stabilan rad u aplikacijama koje uključuju osjetljive tekućine.
Tipični korisnici uključuju proizvođače mliječnih proizvoda, proizvođače pića, farmaceutske tvrtke i fine kemijske prerađivače. Ove industrije zahtijevaju pouzdan prijenos topline uz održavanje strogih higijenskih standarda. Struktura brzog spajanja pruža dodatne prednosti jer operateri mogu brzo pristupiti unutarnjim komponentama za pregled, zamjenu brtvi i provjeru čišćenja.
- Potvrdite zahtjeve procesa uključujući vrstu medija, metodu čišćenja i okruženje instalacije.
- Odaberite prikladne specifikacije cijevi i dizajn spojeva u skladu s uvjetima proizvodnje.
- Ugradite i poravnajte brze stezaljke ili prirubničke spojeve ispravno prije rada.
- Obavljajte redovite preglede i postupke čišćenja kako biste održali učinkovitost.
Tehničke prednosti Quick-connect higijenske opreme
Struktura za brzo spajanje pruža nekoliko praktičnih poboljšanja u usporedbi s tradicionalnim dizajnom. Smanjuje vrijeme instalacije jer nije potrebno opsežno zatezanje vijaka prirubnice. Također podržava česte prilagodbe procesa jer operateri mogu praktičnije modificirati raspored cjevovoda. Kombinacija učinkovitog prijenosa topline i fleksibilnog održavanja čini ovo rješenje prikladnim za moderne higijenske proizvodne linije.
Raspon proizvoda koji je razvio Shiloc (Shanghai) Industrial Trade Co., Ltd. slijedi stroge postupke kontrole kvalitete. Tvrtka održava sustav certificiranja ISO9001, zaštite okoliša i sigurnosti, osiguravajući da svaka jedinica ispunjava zahtjeve higijene i performansi prije isporuke. Putem međunarodnih izvora opskrbe i profesionalnih inženjerskih sposobnosti, tvrtka pruža sveobuhvatna rješenja za kupce kojima je potrebna pouzdana procesna oprema.
Uobičajene primjene i razmatranja održavanja
Različite kategorije ljuskastih i cijevnih izmjenjivača topline služe različitim uvjetima proizvodnje. Modeli s brzim spajanjem preferiraju se tamo gdje je učestalost čišćenja visoka, dok su sustavi s prirubnicom prikladni za stabilan dugotrajni rad. Bez obzira na strukturu, pravilno održavanje je neophodno za održavanje performansi prijenosa topline i sprječavanje neočekivanih zastoja.
Uobičajeni problemi uključuju smanjenu učinkovitost izmjene topline uzrokovanu onečišćenjem, curenjem iz spojnih brtvi i ostacima proizvoda nakon čišćenja. Operateri bi trebali redovito provjeravati površine cijevi, potvrditi stabilan protok medija, pregledati komponente za brtvljenje i osigurati da postupci čišćenja pokrivaju sva kontaktna područja.
- Ispravno poravnajte brzostezne spojnice i brtve tijekom instalacije.
- Postupno povećavajte radni tlak i temperaturu prije pune proizvodnje.
- Provedite CIP postupke prema zahtjevima proizvodnje.
- Zamijenite stare brtve i uklonite nakupljene nečistoće tijekom pregleda.
Često postavljana pitanja
P1: Koja je glavna razlika između ljuskastih i cijevnih izmjenjivača topline s prirubnicom i brzospojnih?
Glavna razlika je struktura veze. Modeli s prirubnicom koriste vijčane spojeve za čvrstu fiksnu instalaciju, dok modeli s brzim spajanjem koriste higijenske stezaljke za bržu montažu, čišćenje i održavanje.
P2: Zašto je školjkasto-cijevni izmjenjivač topline s brzim spajanjem prikladan za prehrambenu i farmaceutsku industriju?
Oprema koristi higijenske priključke, kontaktne materijale od nehrđajućeg čelika i unutarnje strukture bez mrtvih nogu, što pomaže u smanjenju rizika od kontaminacije i podržava CIP postupke čišćenja.
P3: Mogu li brzi izmjenjivači topline podržavati različite proizvodne kapacitete?
Da. Različiti brojevi cijevi, promjeri cijevi i konfiguracije na strani ljuske mogu se odabrati prema radnim uvjetima i zahtjevima obrade.
P4: Koja rješenja nudi Shiloc (Shanghai) Industrial Trade Co., Ltd. za projekte izmjenjivača topline?
Tvrtka pruža dizajn izmjenjivača topline, podršku u proizvodnji, usluge uvoza i izvoza i inženjerska tehnička rješenja za farmaceutsku, prehrambenu, svakodnevnu kemijsku i finu kemijsku industriju.
